透水混凝土由粗骨料表面包覆一薄層水泥漿相互粘結(jié)而形成孔穴均勻分布的蜂窩狀結(jié)構(gòu)， 故具有透氣、透水和重量輕的特點。
中文名：透水混凝土 外文名：pervious concrete 別名：多孔混凝土、無砂混凝土 原料：骨料、水泥、增強劑、水 特點：透氣、透水、重量輕
目錄
1 功能
2 主要技術(shù)
? 制備
? 施工
? 保養(yǎng)
3 技術(shù)指標(biāo)
4 特點介紹
5 傳統(tǒng)路面
6 使用范圍
透水混凝土由歐美、日本等國家針對原城市道路的路面的缺陷，開發(fā)使用的一種鋪裝材料。這種鋪裝材料能讓雨水流入地下，有效補充地下水，緩解城市的地下水位急劇下降等等的一些城市環(huán)境問題，能有效的消除地面上的油類化合物等對環(huán)境污染的危害，同時能保護地下水、維護生態(tài)平衡、能緩解城市熱島效應(yīng)。其有利于人類生存環(huán)境的良性發(fā)展及城市雨水管理與水污染防治等工作上，具有特殊的重要意義。
透水混凝土系統(tǒng)擁有系列色彩配方，配合設(shè)計的創(chuàng)意，針對不同環(huán)境和個性要求的裝飾風(fēng)格進行鋪設(shè)施工。這是傳統(tǒng)鋪裝和一般透水磚不能實現(xiàn)的特殊鋪裝材料。
透水混凝土在美國從上世紀(jì)七、八十年代就開始研究和應(yīng)用，不少國家都在大量推廣，如德國預(yù)期要在短期內(nèi)將90%的道路改造成透水混凝土，改變過去破壞城市生態(tài)的地面鋪設(shè)，使透水混凝土路面取得廣泛的社會效益。
主要技術(shù)
制備

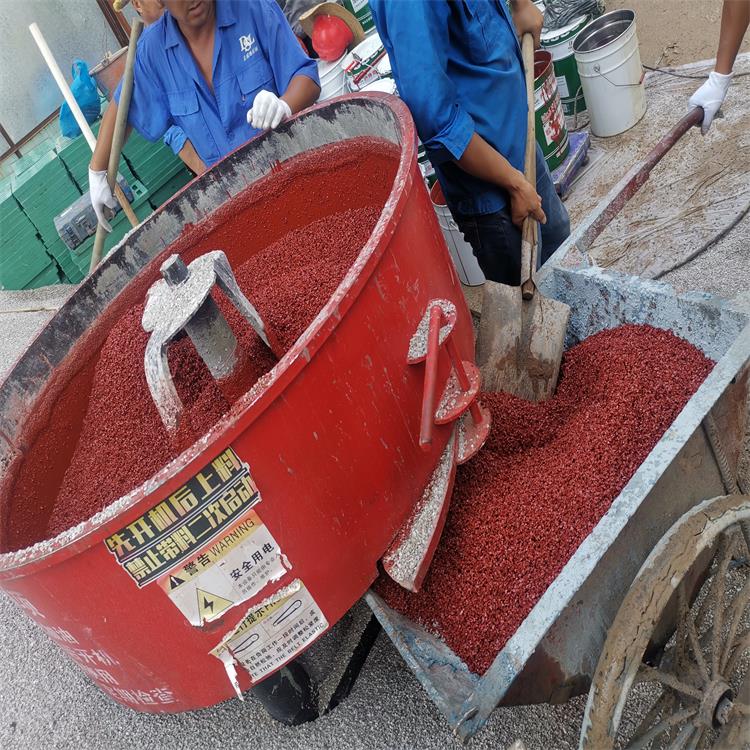

透水混凝土在滿足強度要求的同時，還需要保持一定的貫通孔隙來滿足透水性的要求，因此在配制時除了選擇合適的原材料外，還要通過配合比設(shè)計和制備工藝以及添加劑來達(dá)到保證強度和孔隙率的目的。透水混凝土由骨料、水泥、水等組成，多采用單粒級或間斷粒級的粗骨料作為骨架，細(xì)骨料的用量一般控制在總骨料的 20% 以內(nèi)；水泥可選用硅酸鹽水泥、普通硅酸鹽水泥和礦渣硅酸鹽水泥；摻合料可選用硅灰、粉煤灰、礦渣微細(xì)粉等。投料時先放入水泥、摻合料、粗骨料，再加入一半的水用量，攪拌 30s ；然后加入添加劑（外加劑、顏料等），攪拌 60s；最后加入剩余水量，攪拌 120s 出料。

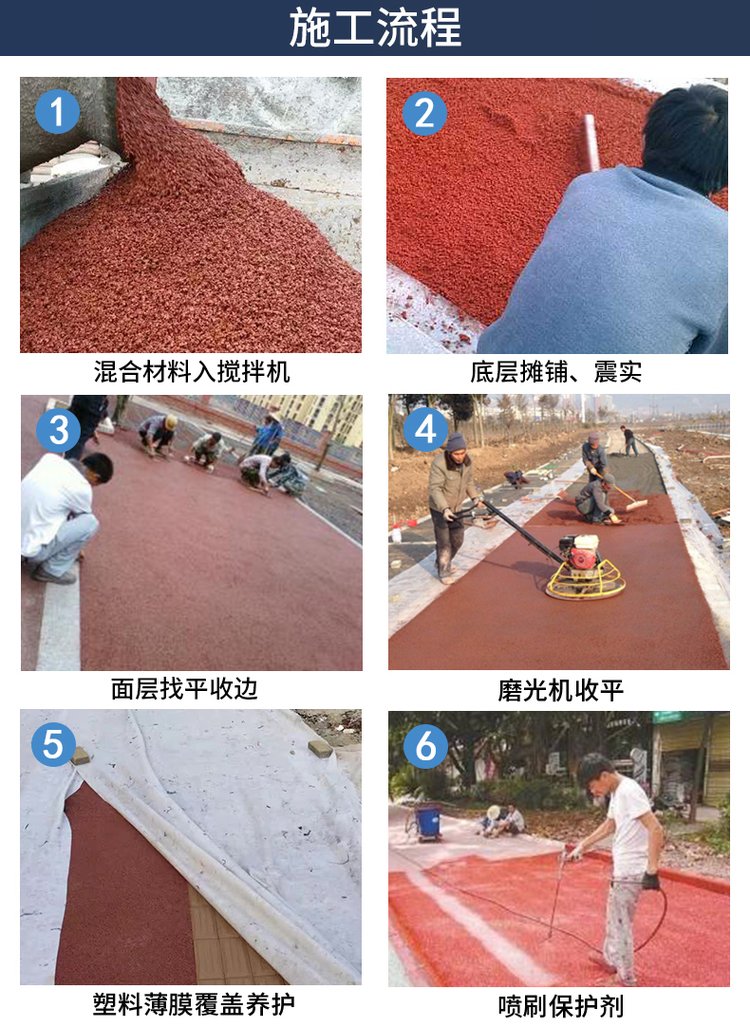

施工
透水混凝土的施工主要包括攤鋪、成型、表面處理、接縫處理等工序?？刹捎脵C械或人工方法進行攤鋪；成型可采用平板振動器、振動整平輥、手動推拉輥、振動整平梁等進行施工；表面處理主要是為了保證提高表面觀感，對已成型的透水混凝土表面進行修整或清洗；透水混凝土路面接縫的設(shè)置與普通混凝土基本相同，縮縫等距布設(shè)，間距不宜超過 6m 。
保養(yǎng)
透水混凝土施工后采用覆蓋養(yǎng)護，灑水保濕養(yǎng)護至少 7 天，養(yǎng)護期間要防止混凝土表面孔隙被泥沙污染。混凝土的日常維護包括日常的清掃、封堵孔隙的清理。清理封堵孔隙可采用風(fēng)機吹掃、高壓沖洗或真空清掃等方法。技術(shù)指標(biāo)
透水混凝土的技術(shù)指標(biāo)分為拌合物指標(biāo)和硬化混凝土指標(biāo)。
(1) 拌合物： 坍落度（與普通混凝土不同，透水混凝土無坍落度要求）；
凝結(jié)時間（初凝不少于 2h ）；
漿體包裹程度（包裹均勻，手攥成團，有金屬光澤）。
(2)硬化混凝土：強度（C15～C30 ）；
透水性（不小于 1mm/s ）；
孔隙率(10%～20%) 。
(3) 抗凍融循環(huán)：一般不低于 D100。
高透水性
透水地坪擁有15%-25%的孔隙，能夠使透水速度達(dá)到31-52升/米/小時，遠(yuǎn)遠(yuǎn)高于最有效的降雨在最優(yōu)秀的排水配置下的排出速率。
高承載力
經(jīng)國家檢測機關(guān)鑒定，透水地坪的承載力完全能夠達(dá)到C20-C25混凝土的承載標(biāo)準(zhǔn)，高于一般透水磚的承載力。
裝飾效果
透水地坪擁有色彩優(yōu)化配比方案，能夠配合設(shè)計師獨特創(chuàng)意，實現(xiàn)不同環(huán)境和個性所要求的裝飾風(fēng)格。這是一般透水磚很難實現(xiàn)的。
易維護性
人們所擔(dān)心的孔隙堵塞問題是沒有必要的，特有的透水性鋪裝系統(tǒng)使其只需通過高壓水洗的方式就可以輕而易舉的解決。
抗凍融性
透水性鋪裝比一般混凝土路面擁有更強的抗凍融能力，不會受凍融影響面斷裂，因為它的結(jié)構(gòu)本身有較大的孔隙。
耐用性
透水性地坪的耐用耐磨性能優(yōu)于瀝青，接近于普通的地坪，避免了一般透水磚存在的使用年限短，不經(jīng)濟等缺點。
高散熱性
材料的密度本身較低（15-25%的空隙）降低了熱儲存的能力，獨特的孔隙結(jié)構(gòu)使得較低的地下溫度傳入地面從而降低整個鋪裝地面的溫度，這些特點使透水鋪裝系統(tǒng)在吸熱和儲熱功能方面接近于自然植被所覆的地面。
疲勞強度
由于采用開級配混合料，抗疲勞強度較低。
傳統(tǒng)路面編輯 播報
隨著社會經(jīng)濟的發(fā)展和城市建設(shè)的進程，現(xiàn)代城市的地表逐步被鋼筋混凝土的房屋建筑和不透水的路面所覆蓋，與自然的土壤相比，現(xiàn)代化地表給城市帶來一系列的問題，其主要表現(xiàn)為以下幾個方面：
(1)不透水的路面阻礙了雨水的下滲，使得雨水對地下水的補充被阻斷，再加上地下水的過度抽取，城市地面容易產(chǎn)生下沉。
(2)傳統(tǒng)的密實路表面，輪胎噪聲大。車輛高速行駛過程中，輪胎滾進時會將空氣壓入輪胎和路面間，待輪胎滾過，空氣又會迅速膨脹而發(fā)出噪聲，雨天這種噪聲尤為明顯，影響了居民的生活與工作。
(3)傳統(tǒng)城市路面為不透水結(jié)構(gòu)，雨水通過路表排除，泄流能力有限，當(dāng)遇到大雨或暴雨時，雨水容易在路面匯集，大量集中在機動車和自行車道上，導(dǎo)致路面大范圍積水。
(4)不透水路面使城市空氣濕度降低，加速了城市熱島效應(yīng)的形成。
(5)不透水路面是“死亡性地面”，會影響地面的生態(tài)系統(tǒng)，它使水生態(tài)無法正常循環(huán)，打破了城市生態(tài)系統(tǒng)的平衡，影響了植被的正常生長。
使用范圍
人行道及自行車道
社區(qū)內(nèi)地面裝飾
園林景觀道路及城市廣場
游泳池旁邊及體育場
社區(qū)消防通道及輕量級道路
高爾夫球場電車道
戶外停車場
